Produits · Stockage des outillages
Rayonnages pour moules

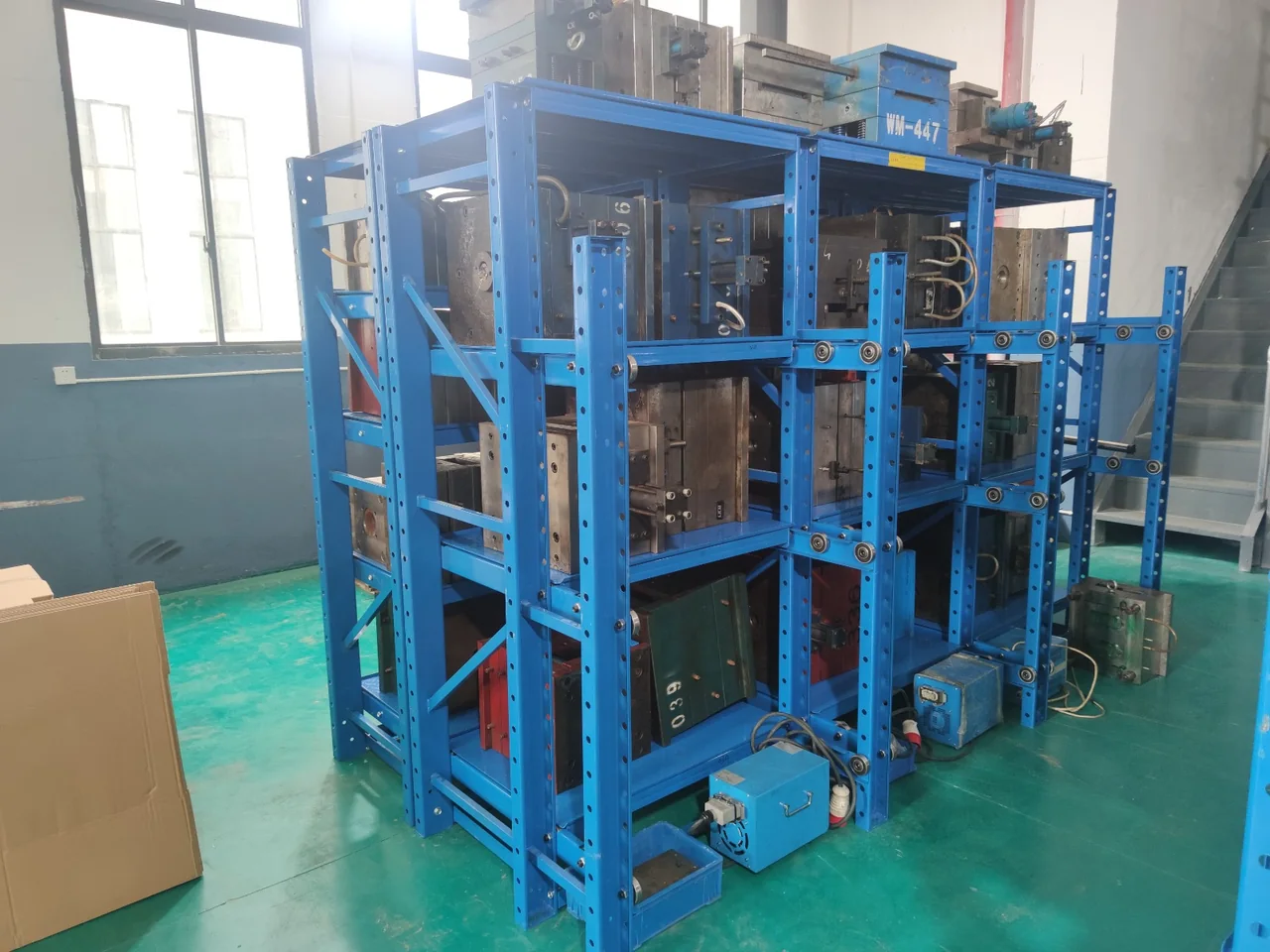

Un stockage organisé, avec accès aux moules par tiroirs extractibles.
Une structure à 3 ou 4 niveaux, déclinée avec structure de levage supérieure ou plateau supérieur pour s’adapter à l’organisation de votre atelier.
- Charge par tiroir
- 1 200 kg
- Configurations
- 3 ou 4 niveaux
- Dimensions indiquées
- 3 100 × 900 × 2 000 mm
Caractéristiques communes
Les repères pour votre implantation.
Comparez les dimensions du rayonnage et de ses tiroirs avec les dimensions et la masse de vos moules.
- Dimensions du rayonnage (L × P × H)
- 3 100 × 900 × 2 000 mm
- Dimensions d’un tiroir
- 600 × 900 mm
- Charge indiquée par tiroir
- 1 200 kg
- Nombre de niveaux
- 3 ou 4 selon la configuration
- Partie supérieure
- Structure de levage ou plateau supérieur
Les versions
Quatre configurations techniques.
Les dimensions du rayonnage et des tiroirs sont communes aux quatre versions ci-dessous.
| Niveaux | Équipement supérieur | Capacité totale indiquée | Poids indiqué |
|---|---|---|---|
| 3 niveaux | Structure de levage supérieure | 10 800 kg | 400 kg |
| 3 niveaux | Plateau supérieur | 14 400 kg | 420 kg |
| 4 niveaux | Structure de levage supérieure | 14 400 kg | 475 kg |
| 4 niveaux | Plateau supérieur | 18 000 kg | 495 kg |
La charge de 1 200 kg concerne chaque tiroir. Elle ne constitue pas une capacité de levage : celle de l’équipement supérieur n’est pas précisée. Le périmètre des capacités totales, notamment pour le plateau supérieur, est à confirmer pour la configuration retenue.
Plans cotés
Visualiser les deux structures.
Ces plans illustrent les versions à trois niveaux. Les cotes sont exprimées en millimètres.

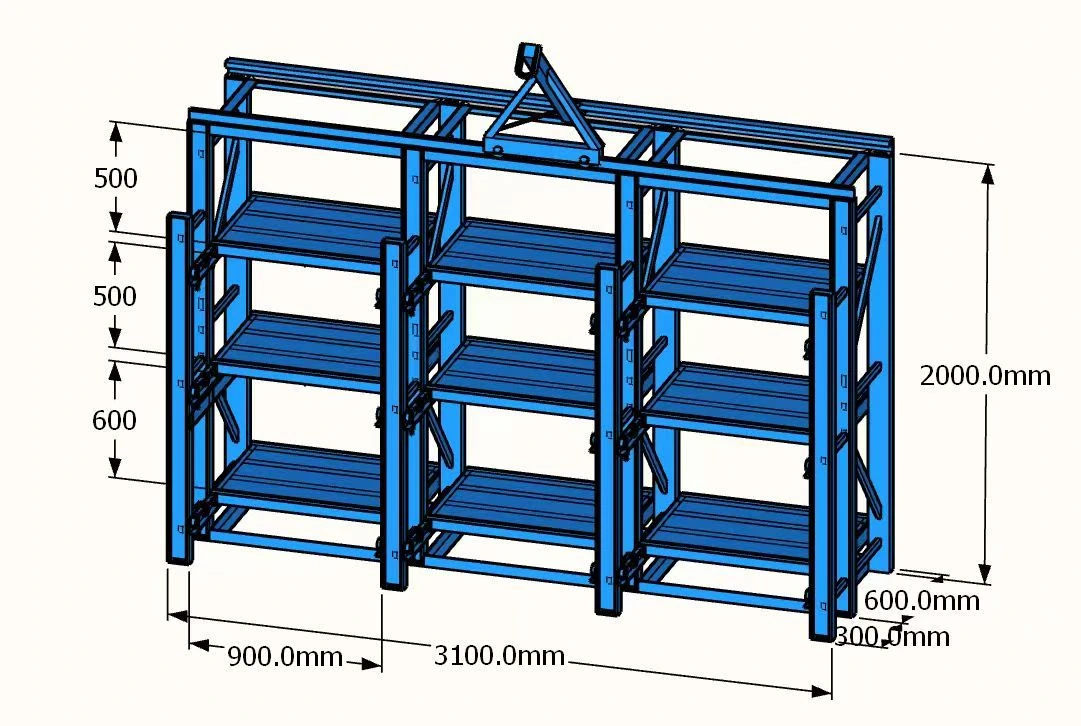

Avec structure de levage supérieure
Vue de la structure et des tiroirs. Ouvrez l’image pour consulter les cotes.

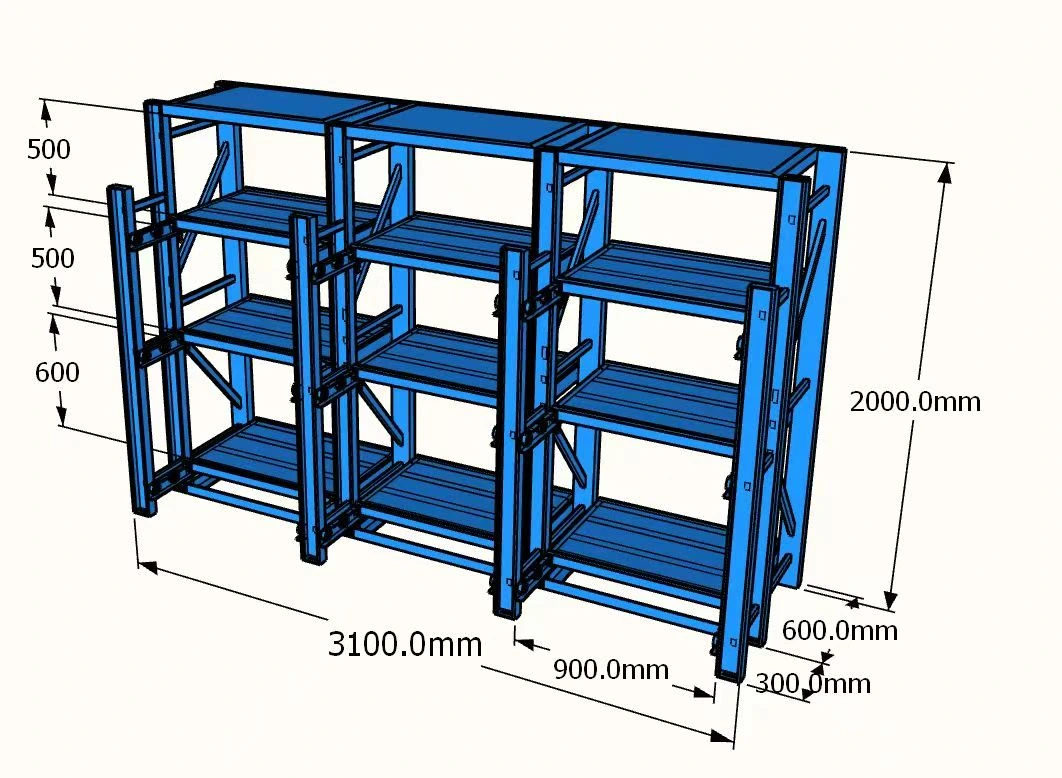

Avec plateau supérieur
Vue de l’organisation des niveaux et de la partie supérieure.
Votre projet de stockage
Quel rayonnage pour vos moules ?
Indiquez la masse et les dimensions de vos moules, le nombre à stocker et l’espace disponible dans votre atelier.
